Raytools BM06K 0-6KW Faserlaser-Schneidkopf

RayTools BM06K

Der Raytools BM06K Faserlaser-Schneidkopf ist für überlegene Schneideffizienz und Haltbarkeit konstruiert. Er verfügt über eine dedizierte Kühlstruktur und ein Luftkühlsystem, das eine optimale Temperaturkontrolle gewährleistet, um die Lebensdauer kritischer Komponenten zu verlängern. Sein innovativer Autofokus-Mechanismus ermöglicht schnelles und präzises Fokussieren, was die Schneidgeschwindigkeit und -genauigkeit über eine Vielzahl von Materialien hinweg verbessert.

Anfrage senden

Produktmerkmale

Effiziente Kühlung: Kühlstruktur sowohl für das Kollimationsmodul als auch für das Fokusmodul. Die Luftkühlung zur Düse schützt effektiv die Düse und Keramikteile und verlängert deren Lebensdauer.
Mehrere Abdeckscheiben: 4 Abdeckscheiben, die dazu dienen, das Risiko von Kontaminationen während des Austauschs von Faser und Abdeckscheibe zu verringern und die Lebensdauer der Kollimationslinse und Fokuslinse zu verlängern.
Schnelles Fokussieren: Autofokus durch Bewegung der Kollimationslinse zur Erzielung einer höheren Geschwindigkeit und eines größeren Autofokus-Bereichs.
Intelligente Überwachung: Überwachung der Temperatur der unteren Abdeckscheibe in Echtzeit über eine mobile App oder einen Computer.
Optimiertes Strukturdesign: Integriertes Design zur Sicherstellung der Abdichtung. Verbesserte Faser-Schnittstellen (QBH, QD, G5) zur Verbesserung der Kompatibilität mit Lasern und Vermeidung von Verstopfungen durch Lecks und Rost.

Produktdetails

Effiziente Kühlung

Sowohl die Kollimations- als auch die Fokussierlinsengruppen verfügen über Kühlstrukturen, ergänzt durch Kühlluftstrom für die Düse, zum effektiven Schutz von Düsen und Keramikkomponenten, was die kontinuierliche Betriebszeit verlängert.

Mehrfache Schutzlinsen

Entwickelt mit vier Schutzlinsen, um Verunreinigungen während des Austauschs von Faser- und unteren Schutzlinsen effektiv zu reduzieren und die Lebensdauer der Kollimations- und Fokussierlinsen zu verlängern.

Schnelle Fokusjustierung

Verwendet die Kollimations-Fokusjustierung, die den Fokuspunkt schneller und über einen größeren Bereich bewegt im Vergleich zur Fokussierjustierung.

Intelligente Überwachung

Enthält eine Funktionalität zur Überwachung der Temperatur der unteren Schutzlinse, die eine Echtzeit-Anzeige der Temperaturdaten über eine mobile App oder ein Computer-Desktop-Fenster ermöglicht, mit Alarmen bei Überhitzung zum effektiven Schutz des optischen Wegs im Schneidkopf.

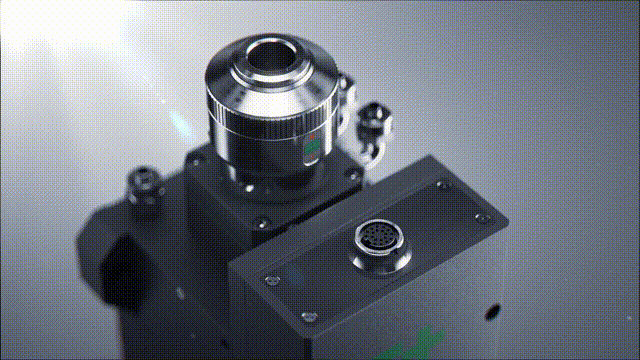

Optimiertes Strukturdesign

Das integrierte Gehäusedesign gewährleistet eine Abdichtung. Verbesserte QBH- und G5-Faser-Schnittstellen erhöhen die Kompatibilität mit Lasergeräten und verhindern Blockierungen aufgrund von Problemen wie Wasserleckage und Rost.

Technische Daten

Modell	Raytools BM06K
Faseranschluss	QBH/QD/G5
NA	0.14
Kollimationsbrennweite	F100
Fokussierbrennweite	F150 / F200
Autofokus-Bereich (horizontal)	-1.5 ~ +1.5mm
Autofokus-Bereich (vertikal)	-17 ~ +17mm (F150mm) / -32 ~ +32mm (F200mm)
Düsenstile	Einzel, Doppel, Boost
Durchmesser der Düsenspitze	Einzel (1,2-5 mm), Doppel (1-1,8 mm), Boost (1,6-7 mm)
Betriebsspannung	24V±10%, max.4A
I/O-Schnittstelle (19-polig)	Ausgangsstrom muss weniger als 30 mA betragen
Gewicht des Laser-Schneidkopfs	7KG
